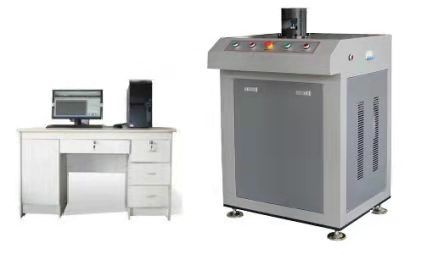

版數顯（微機控製）鋁箔杯突試驗機

版數顯（微機控製）鋁箔杯突試驗機 本機采用機電一體化設計，外觀整潔、大方，是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現GB/T4156-2007《金屬材料薄板和薄帶埃裏克森杯突試驗方法》，符合AETME643-2008的要求，檢驗金屬薄板和帶材在試驗過程中的塑性變形性能。

版數顯（微機控製）鋁箔杯突試驗機 特點：

1、該杯突試驗機采用了新型的結構原理，為伺服電機恒速度加載，可實現恒速率控製，由單片機控製衝壓過程，衝壓速度可無級調速、預先調定。（過去油缸油源加力無法實現恒速率控製）。

2、夾緊力由液壓油源獨立加載，夾緊力可調整，數據由液壓表顯示、可獨立標定。

3、測力裝置已改過去液壓傳感器為輪輻式傳感器，杯突值測量為編碼器測量，試驗過程中衝頭移動采用我公司首創的低摩擦移動裝置。該儀器的測量裝置（高精度輪輻式傳感器直接測力）和加載裝置及其控製程序的完美匹配，很好的解決了以往試驗數據重複性差的問題，大大提高了試驗機測量杯突值的準確性和可靠性，也為我國實行新的杯突機計量檢定規程和杯突試驗方法提供了可靠依據。

4、杯突模具更換方便、試樣裝卸簡便，試樣放入後，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，衝壓過程采用PID控製原理，衝壓力值下降，判斷試樣出現裂紋自動停止試驗，同時留有觀察窗口，易於觀察試樣裂紋，對於超薄材料可手動控製停止試驗。試驗數據液晶屏顯示，並有峰值記憶功能，即衝壓力、杯突值等，可實現試驗結果的存儲等，變形高度自動記憶，一次試驗結束可自動恢複到待試驗狀態。

數顯（微機控製）鋁箔杯突試驗機 技術參數：

1、測試厚度：標準杯突試驗0.1～2mm

2、板材寬度：90-100mm；

3、衝頭行程：60mm；

4、衝杯負荷：50kNmax；（根據客戶材料的衝壓力，配置衝壓負荷）

5、夾緊負荷：10kN；

6、杯突值分辨率：0.01mm；

7、試驗力測量精度：±1%；

8、變形精度：±0.5%；

9、試驗速度：0.05mm/min-200mm/min（無級調速）；

10、杯突試驗模具規格：

a、標準衝頭球：φ20±0.05mm

b、標準墊模孔徑：φ33±0.1mm

c、標準固定模孔徑：φ27±0.05mm

11、液晶屏顯示內容：衝壓力、位移及杯突值、速率等；

12、控製方式：單片機控製實現試驗過程；

13、液壓油：N46號液壓油（一般加油站可購到）；

14、外形尺寸：780×780×1100（mm）；

15、電源AC380V，AC220V；

15、重量260Kg。

四、數顯（微機控製）鋁箔杯突試驗機標準配製：

1、門式主機一台（含液壓站，低摩擦衝頭移動裝置），包括：

a、高精度低噪音滾珠絲杠）

b、交流調速係統/伺服電機

c、配製高精度拉線（2000線）光電編碼器

d、高精度力值傳感器

e、6英寸單片機控製器

2、杯突試驗模具：

a、標準衝頭球：φ20±0.05mm

b、標準墊模孔徑：φ33±0.1mm

c、標準固定模孔徑：φ27±0.05mm
