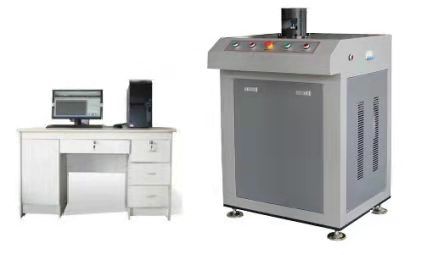

液晶數顯全自動杯突試驗機
液晶數顯全自動杯突試驗機 性能說明:
1、液晶數顯全自動杯突試驗機采用了新型的結構原理,為伺服電機恒速度加載,可實現恒速率控製,由單片機控製衝壓過程,衝壓速度可無級調速、預先調定。(過去油缸油源加力無法實現恒速率控製)。
2、夾緊力由液壓油源獨立加載,夾緊力可調整,數據同步顯示、可獨立標定。
3、測力裝置已改過去液壓傳感器為輪輻式傳感器,杯突值測量為編碼器測量,結合輪輻式傳感器(直接測力)大大提高了試驗機測量杯突值的準確性和可靠性。
4、杯突夾具更換方便、試樣裝卸簡便,試樣放入後,按自動按鈕即可完成夾緊,試驗參數可輸入、更改,衝壓過程全自動一鍵完成、無人為影響,可實現閉環控製,衝壓力值下降判斷試樣出現裂紋自動停車,同時易於觀察試驗過程,能更準確的判斷出現裂紋瞬間的杯突值。試驗數據液晶屏顯示,並有峰值記憶功能,即衝壓力、杯突值等,可實現試驗結果的存儲等。增加附具可以做衝杯試驗。
液晶數顯全自動杯突試驗機 主要技術指標:
1、測試厚度:標準杯突試驗0.1~2mm(傳感器量程根據板才厚度不同而調整)
2、板材寬度:90-100mm;
3、衝頭行程,60mm;
4、衝杯負荷60kNmax;
5、夾緊負荷10kN;
6、數顯分辨率:0.01mm;
7、試驗力測量精度:±1%;
8、變形精度:±0.5%;
9、試驗速度:0.05mm/min-200mm/min(無級調速);
10、杯突試驗模具規格:
●標準衝頭球:φ20±0.05mm
●標準墊模孔徑:φ33±0.1mm
●標準固定模孔徑:φ27±0.05mm
11、液晶屏顯示內容:夾緊負荷、衝壓力、位移及杯突值、速率、試驗曲線等;
12、控製方式:單片機控製實現試驗過程;
13、液壓油:N46號液壓油(一般加油站可購到);
14、電源AC380V,AC220V;
15、外形尺寸:780×780×1100(mm);
16、重量260Kg。
