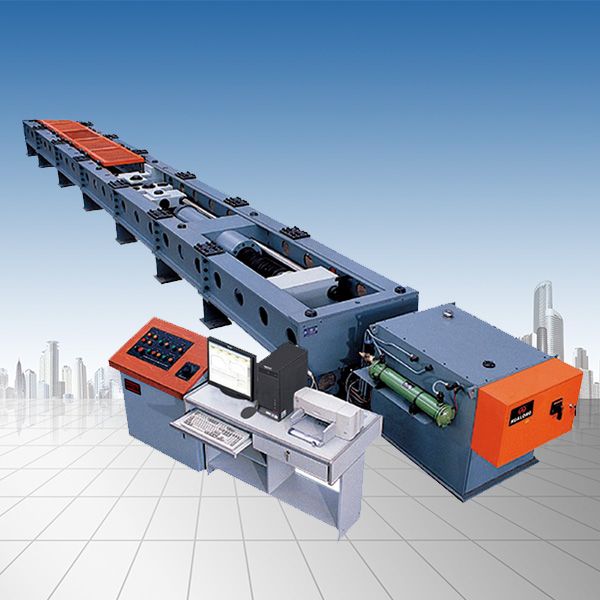

鋼絲繩專用臥式拉伸試驗機

鋼絲繩專用臥式拉伸試驗機主機部分

u WAW-600W型試驗機主要用於超長部件的拉伸試驗，可以滿足國家標準關於試驗規定中的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗。

u 該產品主機是框架式結構，框架前端橫梁與移動橫梁之間為拉伸空間,拉伸空間可通過移動橫梁進行。

u 氣彈簧支撐式，全封閉防護罩。

u 電動調節式移動橫梁。

? 標準試驗輔具

u Φ160壓縮試驗裝置一套；

u 插銷式拉伸輔具一套；

鋼絲繩專用臥式拉伸試驗機 產品技術參數

u 主機結構形式：框架式結構；

u 試驗力：600kN；

u 試驗機級別： 1級；

u 試驗力測量範圍：2%-100%FS；

u 試驗力分辨力：滿量程的1/20000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±1%；

u 電子引伸計標距：50mm；

u 電子引伸計有效行程：10mm；

u 變形示值相對誤差：±0.5%；

u 應力加荷速率範圍：400N/s～40kN/s；

u 位移加載速度：0.1～100mm/min；

u 變形加載速度：0.00005～0.05mm/S；

u 拉伸夾頭間有效間距：12000mm；

u 油缸行程：1000mm；

u 有效跨距：800mm；

u 總功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）；

鋼絲繩專用臥式拉伸試驗機 產品標準配置

? 標準主機

u 600kN高剛性框架式雙空間主機。

u 高精度輪輻式負荷傳感器。

u 拉線式位移光電編碼器。

? 標準油源係統

u 7.5L/min油源一台。意大利ATSO比例控製閥，精密高壓柱塞泵，油研公司的單向閥、溢流閥、電磁換向閥，以及知名品牌濾油器、空氣濾清器等附件。

u 全數字閉環控製係統；

u 微機控製電液伺服萬能試驗機專用試驗軟件(中文版)；

u 聯想台式電腦一台；

u HPA4彩色噴墨打印機一台；
