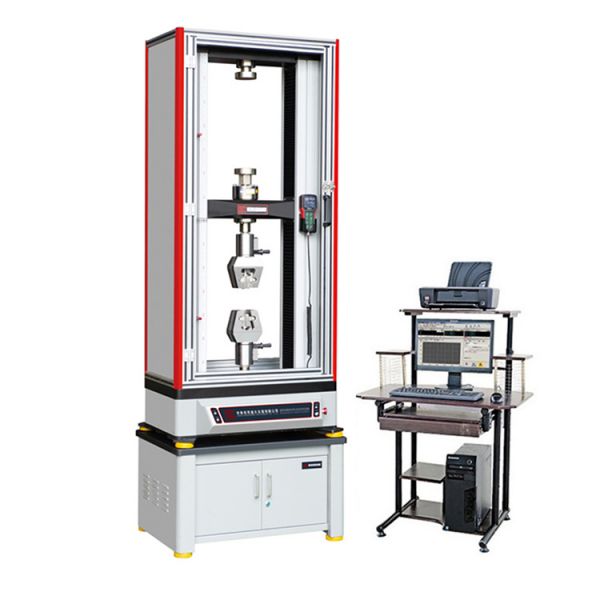

UTM5205電子萬能試驗機

產品分類：雙臂式電子萬能試驗機

產品概述：UTM5205微機控製電子萬能試驗機具有結構緊湊、簡單易用等特點，可應用於材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導杆導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。

UTM5205電子萬能試驗機具有結構緊湊、簡單易用等特點，可應用於材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導杆導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕鬆。試驗解決方案涵蓋塑料、金屬、汽車工業、建築材料、紡織品、紙與紙板、食品和包裝、複合材料等。

UTM5205電子萬能試驗機技術指標

型號	UTM5205
試驗力	200kN
試驗機級別	1級
試驗力測量範圍	1%～100%FS
試驗力示值相對誤差	±1以內
試驗力分辨力	1/300000FS
橫梁位移示值相對誤差	±1以內
位移分辨力	0.01mm
變形示值相對誤差	±1以內
變形分辨力	1/300000FS
橫梁速度調節範圍	0.01～200mm/min
橫梁速度相對誤差	設定值的±1%以內
力控速率調節範圍	0.005%～0.5%FS/ S
力控速率相對誤差	±0.5%以內
變形控製速率調節範圍	0.02%-5%FS/ S
變形控製速率相對誤差	速率小於0.05%FS時，2%FS/ S以內；速率大於0.05%FS時，0.5%FS/ S以內；
恒力、恒變形、恒位移控製範圍	0.5%～100%FS；
恒力、恒變形、恒位移控製精確度	設定值≥10%FS時，設定值的±0.1%以內；設定值<10%FS時，設定值的±1%以內
有效試驗寬度	600mm
有效拉伸空間	550mm（標準機型，可按需求定做）
寬度	1050mm
深度	700mm
高度	2421mm
電源	220V±10%；2000W

UTM5205電子萬能試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	台式主機	一台
交流伺服電機	台灣東元	一台
交流伺服驅動器	台灣東元	一套
滾珠絲杠	台灣ABBA	一套
控製器	HST DTC-350 (基於高端SOC微處理器，全數字閉環電氣係統)	一套
負荷傳感器	廣測	一台
中文版試驗軟件	TestPilot_MAXTEST	一套
負荷傳感器	50KN	一支
拉伸夾具	X204	一套
壓縮夾具	YS204	一付
計算機	聯想主流配置	一台
打印機	HPA4彩色噴墨打印機	一台
