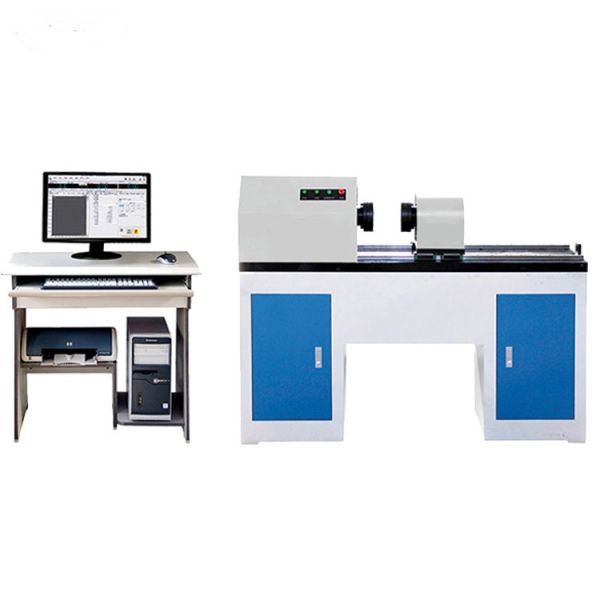

汽車轉向器扭轉試驗機

配置名稱

配置型號或說明

數量

主機

高強度臥式主機

一台

電機及伺服係統

台灣東元

一套

驅動器

國產

一套

高精直線導軌

ABBA

二套

扭矩傳感器

200NM/300NM/500NM選配

一隻

擺線針輪減速機

一台

高精度角度編碼器

一台

控製器

大液晶顯示測控係統

一套

試驗夾具

NZL

一套

微型打印機

選配

一台

產品型號

NDS-200

NDS-500

NDS-300

NDS-2000

NDS-500

NDS-5000

扭矩

200N.M

300N.M

500N.M

試驗機等級

1級

控製方式

單片機控製

扭矩測量範圍

2%～100%F·S

扭矩示值準確度

≤±1%

轉角示值準確度

≤±1%

轉角顯示分辨力

0.01°

扭轉角

99999°

扭角速率控製調節範圍

0.05-800°/min

夾頭有效間距

600mm(標準機型，可按用戶需要定做）

試驗旋轉方向

雙向

電源

220V±10%，50Hz

外形尺寸

1440×400×1087mm
