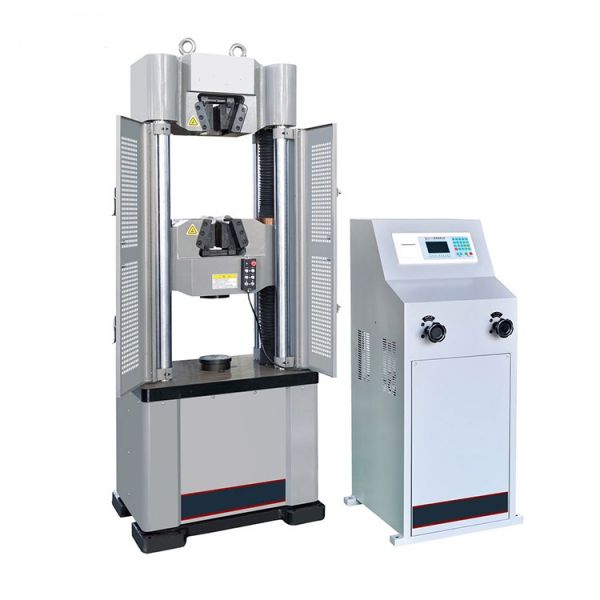

600KN/60噸數顯錨杆錨索拉力試驗機

一、產品概述:

數顯式礦用錨杆（錨索）拉力試驗機主要用於錨杆、錨索、樹脂錨杆的破斷性試驗及承載力試驗。

本機由油缸下置式主機及油源控製櫃組成。拉伸空間位於主機上方，壓縮、彎曲試驗空間位於主機下方即中橫梁和工作台之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。

本機試驗過程采用液壓手動加荷、傳感器測力、數顯表屏幕實時顯示力、具有自動存儲、打印功能。試驗完成後自動求取材料的力、抗拉強度試驗結果。

二、產品特點:

本機配有符合MT 146.2-2011、MT942-2005等標準的專用拉伸輔具及壓縮輔具，可滿足螺紋鋼拉伸試驗、錨杆拉伸試驗、錨固力拉伸試驗、錨索拉伸試驗、錨杆用托盤壓縮試驗。

三、技術參數:

1、試驗力：600kN；

2、試驗機等級：1級；

3、試驗力分檔：全程不分檔等效四檔（全程分辨率不變）；

4、試驗力有效測量範圍：2%～100%FS；

5、試驗力測量準確度：優於示值的±1%；

6、油缸行程：150mm；

7、拉伸壓縮空間：試樣及夾具裝夾完畢後剩餘移動或拉伸尺寸為≥250mm；

8、立柱中心間距：540mm；

9、螺紋鋼及錨固力拉伸輔具夾持直徑：Φ13～Φ40mm；

10、上下壓盤尺寸：Φ160mm；

11、活塞移動速度：70mm／min；

12、下橫梁調整速度：120mm／min；

13、供電電源：380V±10%/50Hz；油泵電動機功率1.1kW；橫梁上下移動電動機功率0.55kW；

14、主機重量：2600kg；

15、油源控製櫃重量：120kg。
