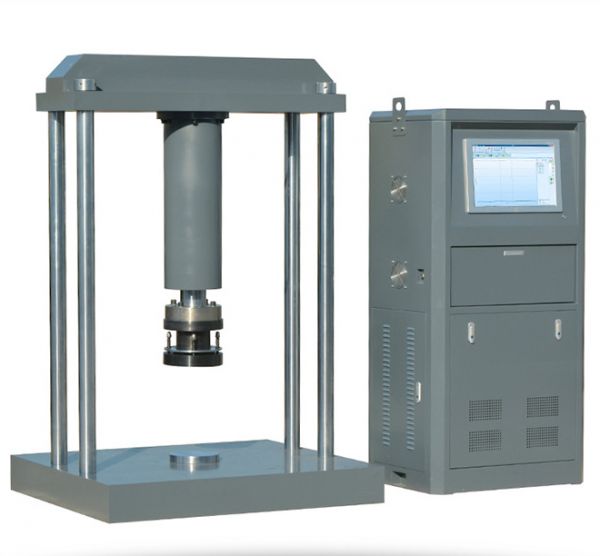

JGY-W1000微機控製井蓋壓力試驗機

JGY-W1000微機控製井蓋壓力試驗機是采用了液壓動力源驅動，電液伺服控製技術，計算機數據采集處理，可實現閉環控製及自動檢測的高精度材料試驗設備，其由試驗主機、油源（液壓動力源）、測控係統、試驗器具四部分組成，試驗力1000kN，試驗機準確度等級優於1級。

JGY-W1000微機控製井蓋壓力試驗機產品技術參數

u 試驗力：1000KN ；

u 準確度等級： 1級；

u 示值相對誤差：±1%；

u 有效測量範圍：1%-100%F·S（全量程不分檔）；

u 變形示值相對誤差：±1%；

u 變形測量分辨力：0.001mm；

u 壓縮麵間距：400 mm；

u 兩立柱間有效距離：1200mm；

u 活塞行程：380 mm；

u 活塞移動速度：80 mm/min；

u 上壓板尺寸：Φ250 mm；

u 下壓板尺寸：Φ356 mm；

u 主機外形尺寸：1420 mm×1250 mm×1920 mm；

u 油源櫃尺寸：800 mm×600 mm×1600 mm；

u 整機功率：1.8kW（油泵電機1.5kW）；

u 油源櫃重量：300 kg；

u 整機重量：約3000 kg；

JGY-W1000微機控製井蓋壓力試驗機產品標準配置

l 標準主機

u JGW-1000D型微機電液伺服井蓋壓力試驗機主機框架，高效雙向油缸；

u 高精度輪輻式負荷傳感器；

u 抽出式數字位移傳感器；

u Φ250mm墊塊，Φ356 mm下壓板（墊塊）；

l 標準油源係統

u 油源一台；

u 數字伺服閥，徑向柱塞油泵，西門子電機，減壓閥，電磁閥，知名品牌壓力表、濾油器，卡套式管接頭，304不鏽鋼無縫鋼管，鍍鋅油箱，集成式強電控製箱，；

l 標準測控係統

u 19寸工業級平板電腦一台，品牌激光打印機一台；

u 全數字閉環控製器一台；

u 微機控製電液伺服井蓋壓力試驗機專用試驗軟件（中文版）；

l 標準試驗器具

u Φ356×40mm剛性墊塊一件；

u Φ250mm剛性墊塊一件；
